Definicja
Silonaczepa to naczepa siodłowa wyposażona w ciśnieniowy zbiornik — najczęściej aluminiowy — przeznaczony do transportu materiałów sypkich luzem, rozładowywany pneumatycznie lub przez kiprowanie zbiornika, o pojemności typowo od 30 do 90 m³.
W praktyce to ona zamyka łańcuch dostawy: po przeładunku z big-bagów na terminalu materiał trafia do silonaczepy i jedzie bezpośrednio do silosu w zakładzie odbiorcy, bez dodatkowego przepakowania po drodze. Eksploatujemy flotę takich naczep od lat i wiemy, że ich pozorna jednorodność — wszystkie wyglądają jak biały cylinder na osiach — kryje dwie zupełnie różne filozofie konstrukcji i rozładunku. Zrozumienie tej różnicy jest kluczowe zarówno przy zakupie naczepy, jak i przy zleceniu transportu konkretnego materiału.
Konstrukcja zbiornika
Sercem silonaczepy jest aluminiowy zbiornik ciśnieniowy. Płaszcz wykonuje się ze stopu aluminium z magnezem serii 5xxx — przede wszystkim EN AW-5083 (AlMg4,5Mn). To materiał lekki i odporny na korozję, ale podatny na wgniecenia po uderzeniu, dlatego naprawy powypadkowe wymagają spawania metodą TIG drutem ER5183 lub ER5356. Rama i podwozie są ze stali konstrukcyjnej S355 lub z profili aluminiowych serii 6xxx. Naczepy do produktów spożywczych i chemicznych spotyka się też w wersjach ze stali nierdzewnej 304L/316L.
Zbiornik dzieli się zwykle na 1–5 komór, co pozwala wozić różne materiały albo różne partie jednocześnie i poprawia stabilność jazdy przy częściowym załadunku. Na dnie każdej komory znajdują się poduszki aeracyjne — mikroporowate maty, przez które wdmuchiwane jest sprężone powietrze. To one decydują o jakości rozładunku, a ich zużycie jest najczęstszą przyczyną problemów eksploatacyjnych.
Poza samym płaszczem na konstrukcję składa się szereg elementów, które w codziennej eksploatacji wymagają uwagi: włazy górne (typowo 2–4) z uszczelnieniami z gumy EPDM lub silikonu, przez które napełnia się zbiornik; zawory odcinające i denne sterujące wypływem materiału; kolektor ciśnieniowy zbierający powietrze z poduszek; manometr i zawór bezpieczeństwa ustawiony fabrycznie na ciśnienie robocze; oraz rura rozładunkowa z odcinkami elastycznymi. Każdy z tych podzespołów ma swój cykl przeglądów — zaniedbanie jednego potrafi unieruchomić całą naczepę przy rozładunku u klienta, daleko od bazy.
Dwie filozofie rozładunku
To najważniejsze rozróżnienie w świecie silonaczep — i jednocześnie pierwsza rzecz, o którą pytamy, dobierając naczepę do ładunku.
Rozładunek pneumatyczny (naczepy niewywrotne). Sprężone powietrze (rzędu 2 bar) przechodzi przez poduszki aeracyjne na dnie zbiornika. Materiał ulega fluidyzacji — zachowuje się jak ciecz — i spływa do kolektora, skąd jest wypychany rurą rozładunkową do silosu odbiorcy. To rozwiązanie dla lekkich, dobrze płynących materiałów: granulatów PE/PP, mąki, skrobi, cukru. Cały rozładunek pełnej naczepy trwa typowo od kilkudziesięciu minut do około półtorej godziny — zależnie od materiału, wysokości silosu odbiorcy i wydajności kompresora. Powietrze tłoczy sprężarka napędzana od silnika ciągnika lub osobny kompresor; jego sprawność i czystość (osuszacz, filtr) wprost przekładają się na tempo i bezpieczeństwo rozładunku. Zawilgocone powietrze to prosta droga do zbrylenia higroskopijnego materiału w rurze.
Rozładunek kiprowany (naczepy wywrotne). Zbiornik jest hydraulicznie unoszony pod kątem, a uchylenie wspomaga grawitacyjne opróżnienie; rozładunek odbywa się również pneumatycznie, ale uchylenie pomaga przy materiałach o złym przepływie. Stosuje się je do cementu, wapna, popiołów i innych ciężkich, pylących materiałów, które przy samej aeracji potrafią zalegać w narożnikach.
Typy i producenci silonaczep
Rynek europejski zdominowało kilku producentów, a każdy oznacza swoje serie według tej samej logiki: osobno naczepy niewywrotne, osobno wywrotne.
- Spitzer (Elztal-Dallau, Niemcy) — seria SF to naczepy niewywrotne o pojemności ok. 23–63 m³ z rozładunkiem pneumatycznym; seria SK CAL to naczepy wywrotne ok. 38–89 m³. Przykładowe realne oznaczenia: SF 2745, SK 2760 CAL (liczba w oznaczeniu odpowiada w przybliżeniu pojemności w m³).
- Feldbinder (Winsen/Luhe, Niemcy) — EUT to niewywrotny silos aluminiowy z rozładunkiem pneumatycznym (ok. 31–60 m³); KIP (Kippsilo) to uchylny silos ciśnieniowy (ok. 38–66 m³), aluminiowy, do cementu i proszków.
- Kässbohrer — aluminiowe serie K.SSK (wywrotna, ok. 40–90 m³) i K.SSL (niewywrotna, ok. 31–54 m³, jedna z najlżejszych na rynku).
Wokół tych marek narosło sporo mitów i błędnych oznaczeń — w obrocie wtórnym spotyka się „nazwy serii", które nigdy nie istniały w katalogach producentów. Przy doborze części i serwisie zawsze warto zacząć od tabliczki znamionowej i numeru zbiornika, a nie od potocznego oznaczenia.
Jak wybrać właściwy typ? Reguła jest praktyczna i sprowadza się do materiału. Granulat plastikowy, mąka, cukier, pasza — naczepa niewywrotna z rozładunkiem pneumatycznym (SF, EUT, K.SSL). Cement, wapno, popiół lotny, materiały o złym przepływie i tendencji do zbrylania — naczepa wywrotna (SK, KIP, K.SSK), gdzie uchylenie zbiornika domyka rozładunek tam, gdzie sama aeracja by nie wystarczyła. Błąd w doborze nie jest abstrakcyjny: niewywrotna naczepa z cementem oznacza zaleganie materiału i przeciągający się rozładunek, a wywrotna z delikatnym granulatem to ryzyko uszkodzenia ziarna i niepotrzebna komplikacja konstrukcji.
Najczęstsze usterki eksploatacyjne
Z perspektywy floty silonaczepa psuje się w przewidywalnych miejscach, a większość problemów ujawnia się dopiero przy rozładunku u klienta. Najczęstsze są cztery:
- Zużyte poduszki aeracyjne — tracą przepuszczalność przez ścieranie, atak alkaliczny (cement, wapno) lub zaolejenie powietrzem z kompresora. Objaw: nierówny lub niepełny rozładunek, „martwe strefy" z materiałem na dnie.
- Nieszczelne uszczelnienia włazów — twarda, skruszała guma nie trzyma ciśnienia. Objaw: spadek ciśnienia przy próbie, pył wokół włazu.
- Zablokowane zawory denne — wyschnięty materiał resztkowy blokuje mechanizm. Objaw: zawór nie otwiera się lub nie domyka.
- Korozja złączek aluminiowych — szczególnie po materiałach alkalicznych. Objaw: trudność w rozłączeniu, wycieki na połączeniach.
Dlatego silonaczepa, podobnie jak każde urządzenie ciśnieniowe, wymaga regularnych przeglądów — a nie tylko reakcji po awarii.
Pojemność i ładowność
Najczęstsze pytanie brzmi: „ile to wozi?" — i odpowiedź zależy nie od objętości, lecz od gęstości materiału. Silonaczepa 60 m³ wypełniona granulatem PE o gęstości nasypowej ok. 0,55 kg/l zabierze ok. 27–33 ton, a tę samą objętość cementu (gęstość ok. 1,3 kg/l) ograniczy dopuszczalna masa całkowita zestawu, nie objętość zbiornika.

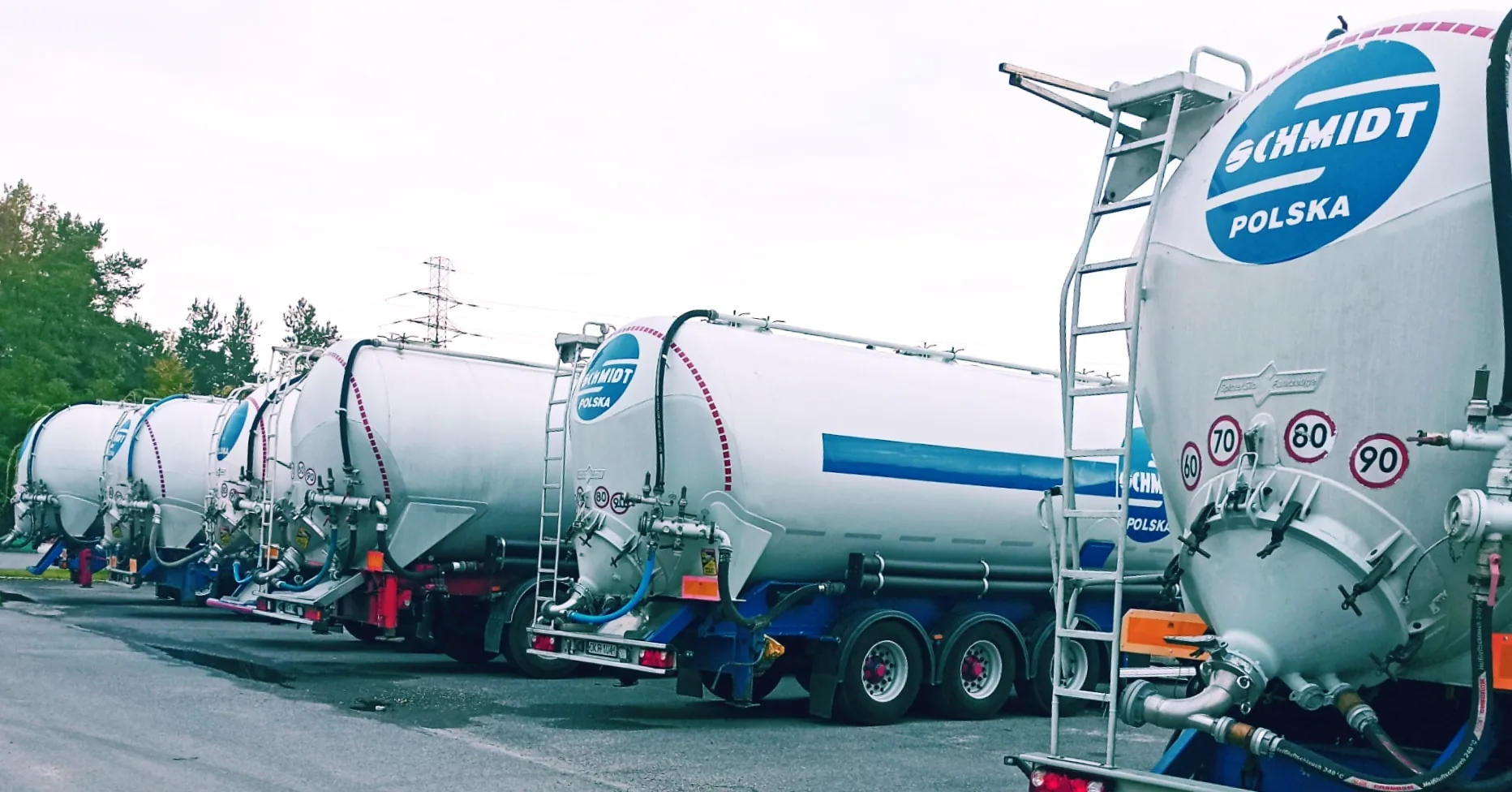

Dlatego w transporcie lekkich granulatów liczy się pojemność objętościowa, a klasa 55–65 m³ to optimum: pozwala wykorzystać dopuszczalną ładowność lekkim materiałem, nie przekraczając gabarytów. Nasza flota — 26 ciągników DAF XF 480 Euro 6 i 31 silonaczep w klasie ok. 60 m³ — jest dobrana właśnie pod ten profil ładunku.
Tu właśnie ujawnia się przewaga aluminium: każdy kilogram masy własnej naczepy to kilogram mniej ładunku, który wolno zabrać przy tej samej dopuszczalnej masie zestawu. Lekki aluminiowy zbiornik pozwala wozić więcej granulatu na jeden kurs, a producenci ścigają się w obniżaniu tary — stąd na rynku naczepy reklamowane jako „najlżejsze w klasie". Przy lekkim materiale, gdzie limitem jest objętość, ta różnica gra mniejszą rolę; przy materiałach ciężkich, gdzie limitem jest masa — decyduje o opłacalności każdego kursu.
Złącza i kompatybilność
Najbardziej prozaiczny, a zarazem najczęstszy powód przestoju przy rozładunku to niedopasowanie złączy. W silonaczepach standardem są szybkozłącza Storz — symetryczne złącza kłowe, szybkie w łączeniu i powszechne w instalacjach silosowych. Obok nich spotyka się kołnierzowe złącza PERROT (zwłaszcza przy cemencie i materiałach budowlanych) oraz dźwigniowe Camlock. Złącza różnią się nie tylko sposobem łączenia, ale i średnicą znamionową — to ona decyduje o przepustowości, a więc o czasie rozładunku.
Instalacja odbiorcy może mieć inny standard lub średnicę, dlatego zgodność trzeba potwierdzić przed wyjazdem naczepy — adapter wożony „na wszelki wypadek" to w tej branży nie fanaberia, lecz element wyposażenia. Doświadczony przewoźnik ustala typ i średnicę złącza już na etapie zlecenia, a nie pod silosem klienta, gdzie brak pasującej redukcji oznacza powrót z pełną naczepą i kolejny kurs.
Rewizje TDT i dozór techniczny
Zbiornik silonaczepy jest urządzeniem ciśnieniowym podlegającym dozorowi technicznemu sprawowanemu przez TDT (Transportowy Dozór Techniczny). Oznacza to obowiązek okresowych rewizji oraz — po każdej naprawie spawalniczej naruszającej zbiornik — rewizji doraźnej przed ponownym dopuszczeniem do ruchu. Eksploatacja naczepy z nieaktualną rewizją to nie tylko ryzyko techniczne, ale i formalne wykluczenie z przewozu.
W praktyce warto pamiętać o jednym: rewizję trzeba zaplanować z wyprzedzeniem. Jeśli badanie ujawni konieczność naprawy — wymiany uszczelnień, regeneracji zaworów, naprawy spawalniczej płaszcza — naczepa zostaje wyłączona z ruchu do czasu jej wykonania i odbioru przez inspektora. Zgłoszenie zbiornika na ostatnią chwilę potrafi oznaczać kilkutygodniowy przestój w szczycie sezonu. Pełny serwis i przygotowanie do badań prowadzimy w hali PHS Magnum — szerzej o tym w dziale serwisu silonaczep .
Czyszczenie i kontaminacja krzyżowa
Przy zmianie ładunku zbiornik trzeba wyczyścić, a czystość udokumentować. W transporcie europejskim standardem jest dokument EFTCO Cleaning Document (ECD), wystawiany przez myjnię i opisujący zakres oraz metodę mycia. Dla granulatów wysokiej czystości to warunek przyjęcia naczepy przez odbiorcę — najmniejsza pozostałość poprzedniego materiału albo wilgoci może zdyskwalifikować całą partię.
Mycie prowadzi się na sucho (przedmuch, odsysanie) albo na mokro, a metodę dobiera się do materiału: po cemencie konieczne jest dokładne usunięcie osadu, po granulacie spożywczym — mycie z atestem czystości i często suszenie, bo resztkowa wilgoć jest tu większym problemem niż okruchy. Newralgiczne punkty to narożniki dna, poduszki aeracyjne i martwe przestrzenie przy zaworach — tam najłatwiej o pozostałość, która przy kolejnym ładunku stanie się zarodkiem kontaminacji. To również powód, dla którego do najbardziej wymagających granulatów stosuje się załadunek grawitacyjny bez pneumatyki , ograniczający kontakt materiału z elementami, które mogłyby go zanieczyścić.
Powiązane tematy
Silonaczepa jest ostatnim ogniwem łańcucha materiałów sypkich, zaczynającego się przy big-bagu i metodzie przeładunku. Pełną ofertę transportu znajdziesz w portalu PHS Magnum .
Źródła
- Dokumentacja techniczna producentów silonaczep (Spitzer, Feldbinder, Kässbohrer).
- Przepisy o dozorze technicznym — badania urządzeń ciśnieniowych (TDT).
- EFTCO — European Cleaning Document (ECD).
- Praktyka eksploatacyjna floty PHS Magnum / SMIALA — Aleksy Pasternak .
